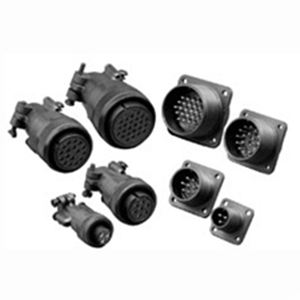

方形连接器17LE-13250-27(D4BK)-FA

DDK 第一电子方形连接器 17LE-13250-27(D4BK)-FA 是一款高性能、高可靠性的连接解决方案，专为满足现代电子设备对小型化、高密度和高可靠性连接的需求而设计。此款连接器具有 27 个针脚，采用紧凑的方形外壳设计，能在有限的空间内实现高效的信号和电源传输。黑色（BK）外壳使其能够适应更多的应用场景，并且有助于视觉识别。凭借其卓越的电气性能和坚固的机械结构，适用于工业自动化、测试测量仪器、电信设备、医疗电子等多种应用领域，尤其是在对连接的稳定性和环境适应性有较高要求的关键性应用中表现出色。

核心优势

• 高密度小型化设计： 27针脚设计，集成于紧凑的方形外壳内，显著节省空间。尤其适用于空间受限的应用，如嵌入式系统、微型控制设备和便携式电子产品，满足设备小型化的趋势。

• 优异的电气性能： 采用优质导电材料和优化的接触结构，确保超低的接触电阻和卓越的信号完整性，有效降低信号衰减和数据丢失的风险。能够满足高速数据传输和精密模拟信号控制的需求，保证信号传输的准确性和稳定性，是高质量连接的有力保障。

• 坚固耐用，适应恶劣环境： 特殊结构设计和精选耐用材料赋予产品卓越的抗振动、抗冲击性能，同时具备良好的耐腐蚀性，即使在复杂的环境中也能可靠运行。从而能够可靠地应用于各种严苛的工业环境，保障设备的稳定运行，延长使用寿命。

• 安装简便，维护便捷： 采用插拔式设计，简化安装流程，节省时间和人力成本，显著提升生产效率。同时，方便现场维护和更换，缩短设备停机时间，从而进一步降低维护成本。

• 高可靠性和长寿命： 严格的质量控制和全面的性能测试，确保每一件连接器都具有卓越的可靠性和超长的使用寿命。为您的设备提供可靠持久的连接保障，减少因连接器故障导致的意外停机，提升设备的整体运行效率和可靠性。

• 黑色外壳设计： 黑色外壳不仅美观，更易于识别，同时能够吸收部分光线，降低反射，在某些特定应用场景中具有优势。

详细技术参数

材料详解

• 接触件： 接触件是连接器的核心组件，负责信号和电力的传输。17LE-13250-27(D4BK)-FA 采用优质的铜合金作为接触件材料，并进行镀锡处理。铜合金具有优异的导电性能和良好的机械强度，镀锡层则具有良好的焊接性和耐腐蚀性，能够确保连接的长期可靠性和稳定性。

• 绝缘体： 绝缘体在连接器中起到关键的电气隔离作用，能够防止短路和信号干扰，保障设备安全可靠地运行。17LE-13250-27(D4BK)-FA 采用高性能的 PBT 或尼龙材料作为绝缘体。这些材料具备优异的电气绝缘性能、耐热性和化学稳定性，同时符合 UL 94V-0 阻燃等级，能够有效阻止火焰蔓延，从而提高设备的安全等级。

• 外壳： 外壳是连接器的外部保护层，保护内部组件免受物理损伤和环境侵蚀。17LE-13250-27(D4BK)-FA 采用黑色工程塑料作为外壳材料。这种工程塑料既轻巧又具备良好的绝缘性能，同时经过耐腐蚀处理，能够在一定的工业环境下提供可靠的保护，黑色外观也更易于视觉识别。

典型应用场景

DDK 第一电子方形连接器 17LE-13250-27(D4BK)-FA 广泛适用于以下应用场景：

• 工业自动化： 连接传感器、编码器、伺服电机、PLC 等设备，实现精准控制和高速数据传输，满足智能制造的需求。

• 测试测量仪器： 用于连接示波器、信号发生器、频谱分析仪等，提供高度准确可靠的数据采集和传输，保证测试结果的精度和可信度。

• 通信系统： 连接路由器、交换机、服务器等设备，确保通信网络的稳定可靠运行，满足数据中心和通信基站的需求。

• 医疗电子设备： 用于连接医疗成像设备、病人监护仪、诊断设备等，确保精确控制和安全可靠运行，保障患者的安全。

• 户外设备： 黑色外壳有助于降低光反射，更适用于户外设备，如监控摄像头、户外照明等。

• 机器人技术： 各种机器人控制和传感器系统，实现精确的运动控制和数据采集。

使用指南

1. 准备工作： 准备必要的工具和材料，包括合适的电缆、剥线钳、压线钳或焊接工具、螺丝刀，以及与连接器配套的插针或插孔。

2. 线缆处理： 根据连接器的针脚定义，小心剥去电缆外皮，露出适当长度的导线，注意不要损伤导体。

3. 端子连接： 使用压线钳将导线与连接器的插针或插孔可靠压接，或使用焊接工具将导线焊接至插针或插孔。确保每一个连接都牢固可靠，并具备良好的电气性能。

4. 插入连接器： 将连接好的插针或插孔按正确的顺序和方向插入连接器中，确保每一个端子都准确卡入到位，无松动。

5. 固定连接器： 使用螺丝或其他紧固件将连接器牢固固定到设备或面板上，确保其在使用过程中不会松动或承受不必要的应力。

6. 测试验证： 完成所有连接后，务必进行全面的电气性能测试，例如电路通断测试、电压和电流测量、绝缘电阻测试等，验证连接的正确性、可靠性和信号传输质量。

安全提示

• 安装使用前请务必仔细阅读产品手册，了解连接器的各项技术参数和使用规范。

• 在连接器额定的电压和电流范围内使用，严禁超载，以避免安全隐患。

• 确保工作环境符合连接器规定的温度和湿度范围，避免在超出范围的极端环境下使用，以保证产品性能和使用安全。

• 避免连接器受到强烈的冲击和振动，以免造成连接松动或损坏，影响设备正常运行。

• 定期检查连接器连接状态，防止松动或腐蚀，确保连接长期可靠，延长设备使用寿命。

总结

DDK 第一电子方形连接器 17LE-13250-27(D4BK)-FA 以其紧凑的设计、卓越的性能、广泛的应用范围和高可靠性，是各类电子设备连接的理想选择。 黑色外壳更易于识别，并且能够适应一些特殊应用场景。选择 DDK，选择连接的信心和保障！
