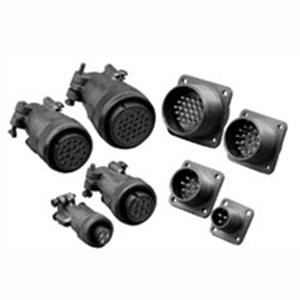

方形连接器17LE-23150-27(D4CD)-FA

DDK 第一电子方形连接器 17LE-23150-27(D4CD)-FA 是一款高性能、高可靠性的连接解决方案，专为满足现代电子设备对紧凑、高密度连接的需求而设计。这款连接器凭借其卓越的电气性能、坚固的机械结构和便捷的安装方式，广泛应用于工业自动化、测试测量仪器、通信系统、医疗电子设备以及其他需要长期稳定可靠信号和功率传输的关键领域，确保设备在各种复杂环境下都能稳定运行。

核心优势

• 高密度设计，节省空间： 27 针脚设计在紧凑的方形外壳内实现高密度连接，显著节省空间，特别适用于对尺寸要求严苛的应用场景，如嵌入式系统和便携式电子产品。

• 卓越电气性能，确保信号完整性： 采用优质导电材料和优化的接触设计，确保低接触电阻和出色的信号完整性，避免信号衰减和数据丢失。无论是高速数据传输还是精密模拟信号控制，都能保证准确性和稳定性，满足现代电子设备对高性能连接的需求。

• 坚固耐用，无惧严苛环境： 特殊的结构设计和精选的高品质材料赋予产品卓越的抗振动、抗冲击和耐腐蚀性能，适应各种复杂的工业环境。即使在恶劣条件下，也能保证长期稳定可靠的工作，显著降低维护和更换频率，有效降低运营成本。

• 简单便捷安装，提升效率： 采用插拔式设计，极大地简化了安装过程，节省了时间和人力成本，显著提高了生产效率。同时，方便现场维护和更换，缩短设备停机时间，降低维护成本。

• 高可靠性保障，延长设备寿命： 严格的质量控制和全面的性能测试确保每一件连接器都具有卓越的可靠性和超长的使用寿命，为您的设备提供持久稳定的连接保障，减少因连接器故障导致的意外停机，提升设备整体的运行效率和可靠性。

• 抗干扰能力强： 特殊的结构设计，有效抑制电磁干扰，保证信号传输的纯净和稳定，非常适合对电磁兼容性 (EMC) 有要求的应用场合，如医疗设备、精密仪器等。

详细技术参数

材料详解

• 接触件： 接触件是连接器的核心部件，负责传输信号和电力。17LE-23150-27(D4CD)-FA 采用高品质铜合金作为接触件材料，并进行镀银处理。铜合金具有优异的导电性能和良好的机械强度，镀银层则具有极佳的导电性和抗腐蚀性，确保连接的长期可靠性和稳定性，尤其适用于对信号传输有较高要求的应用。

• 绝缘体： 绝缘体在连接器中起到关键的电气隔离作用，防止短路和信号干扰，保障设备的安全可靠运行。17LE-23150-27(D4CD)-FA 采用高性能的 PBT 或尼龙材料作为绝缘体。这些材料具备优异的电气绝缘性能、耐热性和化学稳定性，同时符合 UL 94V-0 阻燃等级，能够有效阻止火焰蔓延，提高设备的安全等级。

• 外壳： 外壳是连接器的外部保护层，保护内部组件免受物理损伤和环境侵蚀。17LE-23150-27(D4CD)-FA 提供多种外壳材料选择，包括工程塑料和金属。工程塑料外壳轻巧且具备良好的绝缘性能，适用于对重量和绝缘有特定要求的应用场合。金属外壳则具有更高的机械强度、更好的抗电磁干扰（EMI）能力和更好的屏蔽性能，适用于电磁环境较为复杂的应用场景，并能提供更好的结构保护。外壳通常经过耐腐蚀处理，以确保在各种工业环境下的长期可靠性。

典型应用场景

DDK 第一电子方形连接器 17LE-23150-27(D4CD)-FA 广泛适用于以下应用场景：

• 工业自动化： 连接传感器、编码器、伺服电机、PLC等，实现精确控制和高速数据传输，满足智能制造的需求。

• 测试测量仪器： 连接示波器、信号发生器、频谱分析仪等，提供准确可靠的数据采集和传输，保证测试结果的精度。

• 通信系统： 连接路由器、交换机、服务器等，确保通信网络的稳定可靠运行，满足数据中心和通信基站的需求。

• 医疗电子设备： 连接医疗成像设备、监护仪、诊断设备等，确保精确控制和安全可靠运行，保障患者安全。

• 电力系统： 用于电力控制系统、变电站设备等，提供可靠的电力和信号连接，保障电力系统的稳定运行。

• 安防监控系统： 用于连接摄像头、报警器、控制中心等，提供稳定的电力和信号传输，保障安防系统的可靠运行。

使用指南

1. 准备工作： 准备好所有必要的工具和材料，包括合适的电缆、剥线钳、压线钳（或焊接工具）、螺丝刀以及连接器配套的插针或插孔等。

2. 线缆处理： 根据连接器的针脚定义和电路图，小心剥去电缆外皮，露出适当长度的导线，注意不要损伤内部导体。

3. 端子连接： 使用压线钳将导线与连接器的插针或插孔进行可靠压接，或者使用焊接工具将导线焊接至插针或插孔。务必确保每个连接都牢固可靠，并具有良好的电气性能。

4. 插入连接器： 将连接好的插针或插孔按照正确的顺序和方向插入连接器中，确保每个端子准确卡入到位，不能松动。

5. 固定连接器： 使用螺丝或其他紧固件将连接器牢固地固定到设备或面板上，确保连接器不会松动或受到不必要的应力。

6. 测试验证： 完成所有连接后，进行电气性能测试（如电路通断测试、电压和电流测量、绝缘电阻测试等），验证连接的正确性、可靠性和信号传输质量。

安全提示

• 安装和使用前，请务必仔细阅读产品手册，深入理解连接器的各项技术参数和使用要求。

• 务必在连接器额定的电压和电流范围内使用，严禁超载使用，以避免发生安全问题。

• 确保连接器工作环境符合其规定的温度和湿度范围，避免在超出范围的极端环境下使用，以保证产品性能和安全。

• 避免连接器受到强烈的冲击和振动，以免造成连接松动或损坏，影响设备运行。

• 定期检查连接器的连接状态，防止松动或腐蚀，确保连接的长期可靠性，延长设备使用寿命。

总结

DDK 第一电子方形连接器 17LE-23150-27(D4CD)-FA 以其卓越的性能、可靠的连接质量和广泛的应用范围，是各类电子设备连接的理想选择。无论您在哪个行业，DDK 17LE 系列连接器都能为您提供稳定、高效、安全的连接解决方案。选择 DDK，选择连接的信心和保障！
