概要

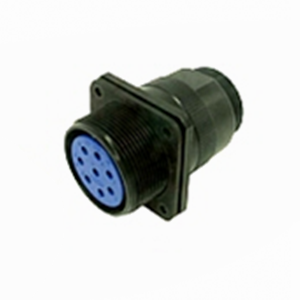

D/MSA/B系列是符合MIL-DTL-5015标准的焊接连接器。
插头、插座和附件的组合有多种，可用于电缆继电器和面板连接。有 12 种外壳尺寸 (#10SL ~ # 36)、5 种触点尺寸 (#16 ~ #0) 和 73 种插入排列，可以进行多种组合。
用途
航空机器、工作机械、通信机器、计测机器、)他产业机器等
特长
● 在插入件的每个接触端子之间设置了隔离层，以增加接触件之间的爬电距离并提高耐压性能。
● 插头外壳和插座外壳均可集成插针和插座插件。 （10SL尺寸除外） OD/MSA/B系列使用高电压大电流时，建议输出侧使用插座接点，输入侧使用插针接点，以防发生意外。
● 插头外壳有键槽，插座外壳有键，通过改变这个角度，即使并排使用相同类型的连接器，也可以防止错误插入。 （请参阅第 8 页）
● 插件内置触点的焊杯沿特定方向对齐，便于接线。（MIL-DTL-5015：镀镉OD色处理）
● 对于20芯以上的连接器，将触点的插入/拔出力设置在MIL标准范围内略小，以便可以轻松插入/被人力所去除。
